فلنج شیاردار RTJ

برای ثبت سفارش، خرید و استعلام قیمت می توانید از طریق شماره های تماس موجود، یا از طریق واتساپ و تلگرام اقدام نمایید. همچنین امکان دریافت پیش فاکتور سریع نیز فراهم است. اگر با لپ تاپ یا رایانه شخصی وارد سایت شده اید، گزینه چت آنلاین در پایین سمت راست صفحه برای ارتباط سریع با پشتیبانی در دسترس شما می باشد.

خرید فلنج شیاردار RTJ

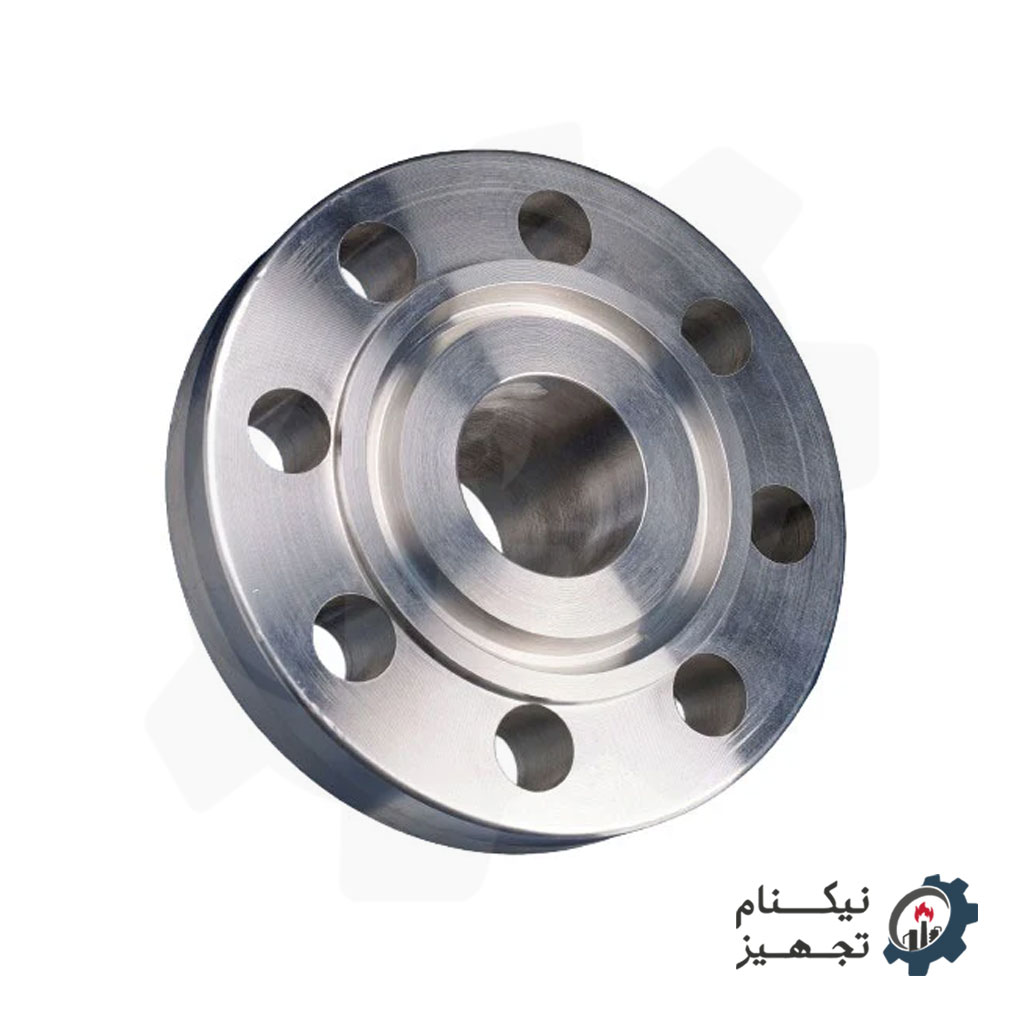

فلنج RTJ یا فلنج رینگ تایپ جوینت یکی از تخصصی‌ترین انواع فلنج‌های صنعتی است که به دلیل طراحی شیاردار و استفاده از گسکت فلزی، در سیستم‌های تحت فشار و دمای بالا کاربرد دارد. این نوع فلنج با نام‌های فلنج شیاردار، فلنج رینگی یا فلنج رینگ جوینت نیز شناخته می‌شود و در صنایع نفت، گاز، پتروشیمی و نیروگاهی جایگاه ویژه‌ای دارد.

معرفی فلنج RTJ

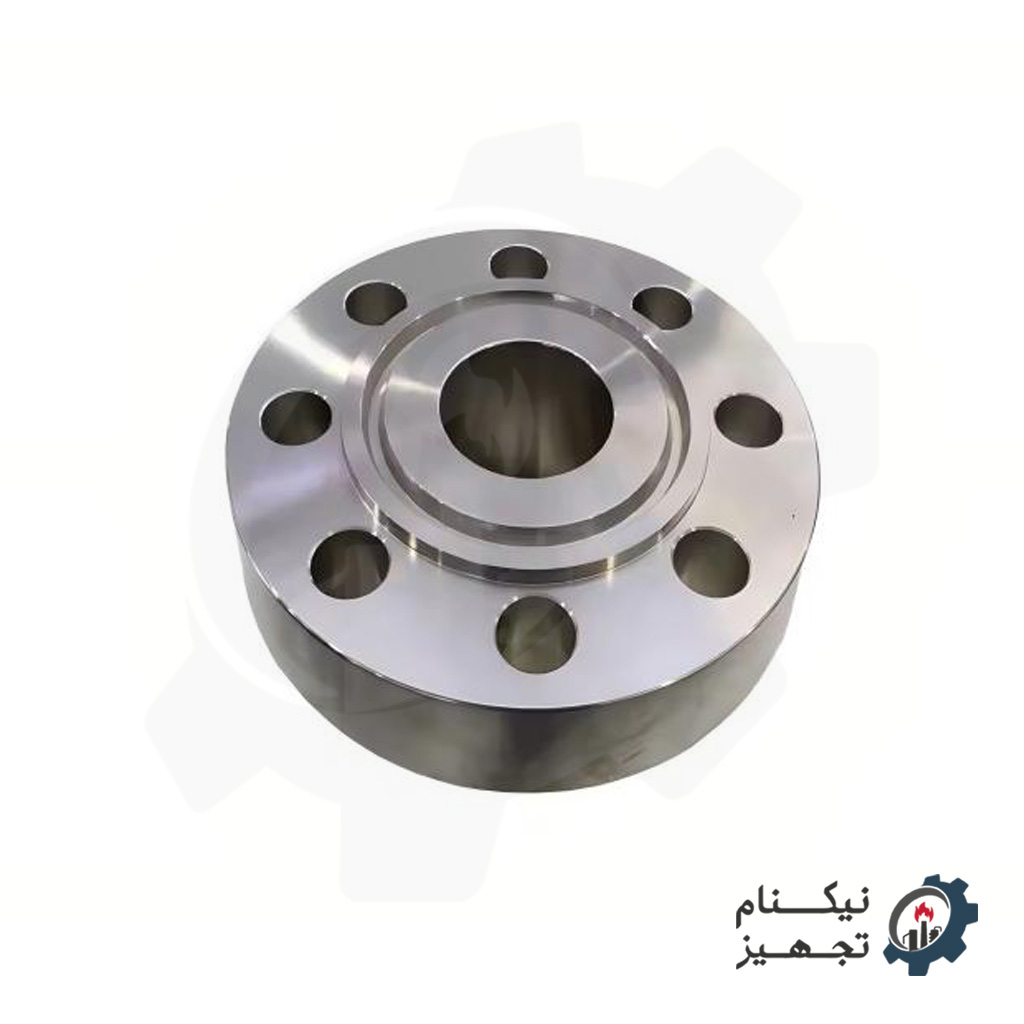

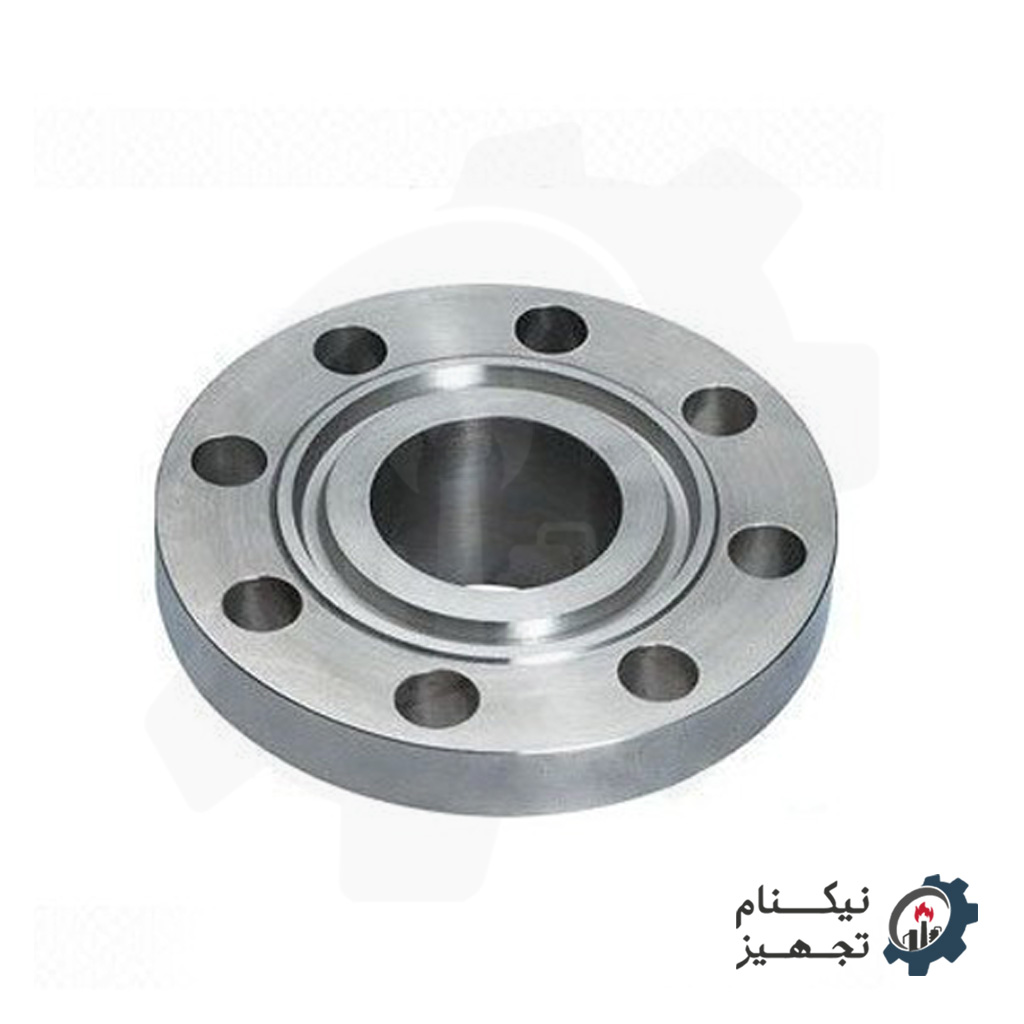

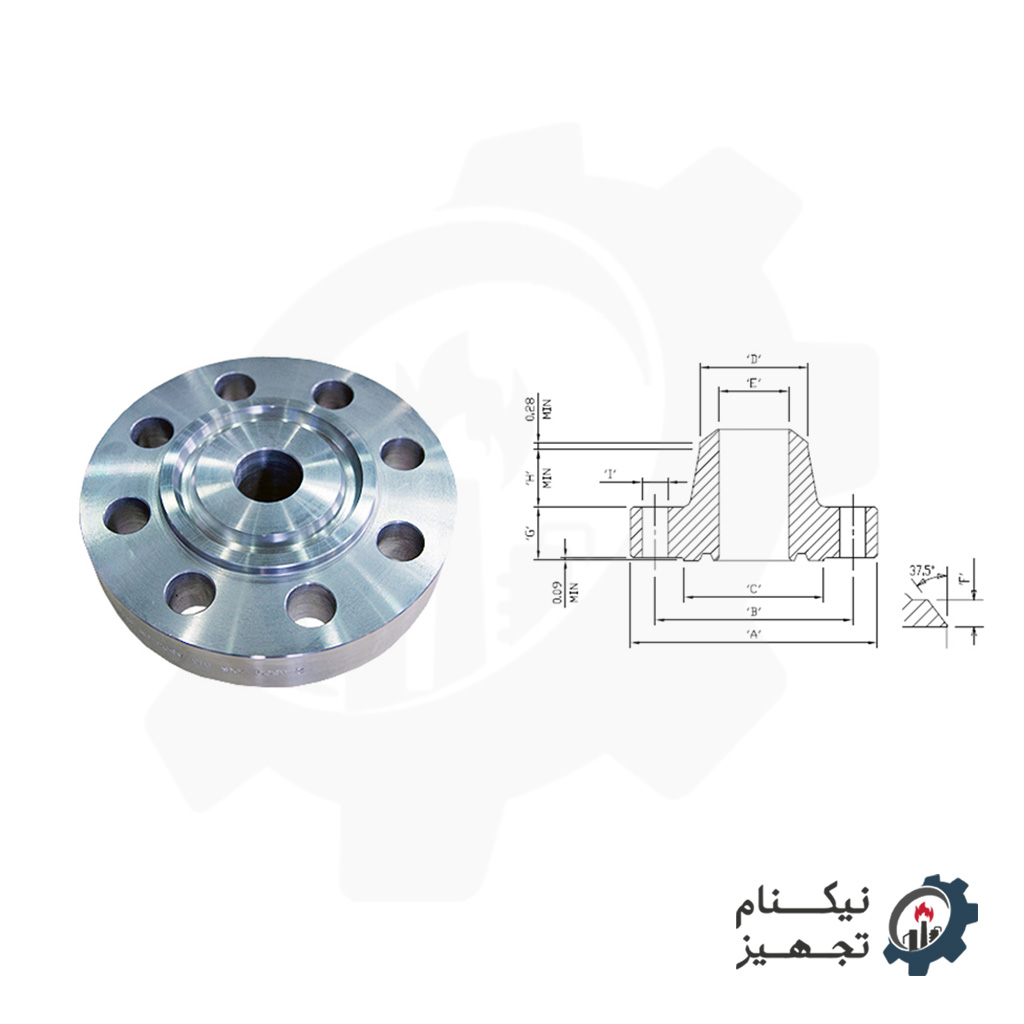

فلنج رینگ جوینت نوعی فلنج صنعتی است که در سطح تماس خود دارای شیار مخصوصی برای قرارگیری گسکت حلقه‌ای فلزی یا گرافیتی است. این طراحی باعث ایجاد آب بندی بسیار قوی و مقاوم در برابر نشتی می‌شود. فلنج شیاردار معمولاً در کلاس‌های فشاری بالا مانند 600، 900، 1500 و 2500 استفاده می‌شود و برای شرایط کاری با دمای بالا و سیالات خورنده مناسب است. اتصال این فلنج‌ها به صورت فلنج به فلنج بوده و با پیچ و مهره‌های مقاوم بسته می‌شود.

استانداردهای فلنج رینگ جوینت

فلنج‌های RTJ در کلاس‌های فشاری مختلف تولید می‌شوند و متریال رایج در ساخت آن‌ها شامل فولاد کربنی (A105)، استنلس استیل (SS304، SS316)، آلیاژهای مقاوم و فولاد آلیاژی است. استانداردهای بین‌المللی مورد استفاده در تولید این محصول عبارتند از :

• ASME B16.5: برای ابعاد و کلاس فشار فلنج
• ASME B16.20: برای طراحی و مشخصات گسکت رینگ جوینت
• API 6A: برای کاربردهای نفت و گاز با فشار بالا
• EN 1092-1: استاندارد اروپایی برای فلنج‌های شیاردار

گسکت‌های مورد استفاده در فلنج RTJ معمولاً از نوع R، RX یا BX هستند که بسته به کلاس فشار و نوع سیال انتخاب می‌شوند.

راهنمای خرید فلنج رینگ تایپ جوینت

برای خرید فلنج RTJ مناسب، باید به موارد زیر توجه کنید :

• نوع سیال و شرایط کاری: فشار، دما، خورندگی و ویسکوزیته سیال
• کلاس فشار و استاندارد مورد نیاز
• جنس فلنج و گسکت متناسب با شرایط محیطی
• نوع شیار و مدل گسکت (R، RX، BX)
• سایز فلنج و تعداد سوراخ‌های پیچ

در نیکنام تجهیز ، مشاوران فنی با بررسی دقیق نیاز پروژه، مناسب‌ترین فلنج رینگ تایپ جوینت را پیشنهاد می‌دهند تا از نظر فنی و اقتصادی بهترین انتخاب را داشته باشید.

کاربردهای فلنج RTJ در صنعت

فلنج شیاردار به دلیل آب بندی قوی و مقاومت بالا، در صنایع زیر کاربرد گسترده‌ای دارد :

• خطوط انتقال نفت و گاز با فشار بالا
• واحدهای پالایشگاهی و پتروشیمی
• نیروگاه‌های بخار و سیکل ترکیبی
• صنایع شیمیایی و دارویی
• سیستم‌های بخار و سیالات داغ

این فلنج ها در نقاطی از سیستم نصب می‌شوند که نشتی حتی در حد میکرون قابل قبول نیست و ایمنی سیستم حیاتی است.

تفاوت فلنج رینگی با سایر فلنج ها

فلنج RTJ به دلیل طراحی شیاردار و استفاده از گسکت فلزی، آب بندی بسیار قوی‌تری نسبت به فلنج‌های RF (Raised Face) و فلنج تخت دارد. در حالی که فلنج RF با سطح برجسته و واشر نرم برای فشارهای متوسط مناسب است، فلنج رینگی برای فشارهای بالا و شرایط بحرانی طراحی شده است. فلنج FF نیز برای سیستم‌های کم فشار و غیر حساس کاربرد دارد. انتخاب نوع فلنج باید بر اساس حساسیت فرآیند، فشار کاری و الزامات ایمنی انجام شود.

فلنج رینگ تایپ جوینت در خطوط انتقال گاز

در خطوطی که با گاز ترش، سولفید هیدروژن یا سیالات خورنده سروکار دارند، استفاده از فلنج RTJ با متریال مقاوم مانند Inconel یا Duplex ضروری است. طراحی شیاردار این فلنج، همراه با گسکت فلزی مقاوم، امکان آب بندی مطمئن در برابر نشتی‌های خطرناک را فراهم می‌کند. در واحدهای پالایش گاز، پتروشیمی و خطوط انتقال گاز ترش، فلنج رینگ تایپ جوینت نقش مهمی در ایمنی و پایداری سیستم ایفا می‌کند.

RTJ Flange با بدنه استیل

در محیط‌هایی با رطوبت بالا، مواد شیمیایی خورنده یا دمای زیاد، RTJ Flange استنلس استیل عملکردی قابل اعتماد ارائه می‌دهد. آلیاژهای SS316، SS321 و Duplex در برابر خوردگی، زنگ‌زدگی و تغییر شکل مقاوم هستند. همچنین گسکت‌های فلزی از جنس استیل یا آلیاژهای خاص، آب بندی پایدار را در شرایط سخت تضمین می‌کنند. در صنایع دارویی، غذایی، دریایی و نیروگاهی، فلنج شیاردار استنلس استیل انتخابی هوشمندانه محسوب می‌شود.

نصب و نگهداری فلنج رینگ جوینت

برای حفظ عملکرد ایمن و آب بندی مطمئن فلنج RTJ، رعایت نکات نصب و نگهداری ضروری است. نصب باید با دقت بالا انجام شود تا گسکت به درستی در شیار قرار گیرد و فشار یکنواختی توسط پیچ‌ها اعمال شود. استفاده از گسکت‌های استاندارد، پیچ و مهره‌های مقاوم و ابزار مناسب برای بستن فلنج‌ها توصیه می‌شود. همچنین بررسی دوره‌ای نشتی، خوردگی و سلامت گسکت‌ها در برنامه نگهداری الزامی است.

مزیت فلنج های RTJ شیاردار

• آب بندی بسیار قوی و بدون نشتی
• مناسب برای فشارهای بالا و دمای زیاد
• مقاومت بالا در برابر خوردگی و ارتعاش
• طراحی تخصصی برای کاربردهای حساس
• قابلیت استفاده با گسکت‌های فلزی و گرافیتی

این مزایا باعث شده فلنج شیاردار RTJ Flange به انتخاب اول در طراحی سیستم‌های بحرانی و ایمن تبدیل شود.

قیمت فلنج شیاردار RTJ

قیمت فلنج RTJ به عوامل متعددی بستگی دارد :

• جنس فلنج و گسکت (فولادی، استیل، آلیاژی)
• کلاس فشار (600 تا 2500)
• سایز و ضخامت فلنج
• نوع شیار و مدل گسکت
• برند و کشور سازنده

خرید فلنج rtj نیکنام تجهیز

اگر به دنبال خرید فلنج رینگ جوینت با کیفیت بالا و قیمت مناسب هستید، نیکنام تجهیز با ارائه مشاوره تخصصی، تنوع محصول و ارسال سریع، انتخابی مطمئن برای شماست. همین حالا با کارشناسان ما تماس بگیرید و بهترین مدل فلنج را برای پروژه خود انتخاب کنید.

مزایای خرید از نیکنام تجهیز :

• تنوع بالای محصولات صنعتی
• مشاوره تخصصی رایگان قبل از خرید
• ارسال سریع و پشتیبانی فنی
• تضمین کیفیت و اصالت کالا

پرسش و پاسخ

فلنج RTJ برای چه فشارهایی مناسب است؟

برای فشارهای بالا از کلاس 600 تا 2500 طراحی شده و در شرایط کاری سخت استفاده می‌شود.

آیا فلنج شیاردار در برابر نشتی مقاوم است؟

بله، طراحی شیار و استفاده از گسکت فلزی باعث ایجاد آب بندی بسیار قوی و بدون نشتی می‌شود.

فلنج رینگ تایپ جوینت در چه سایزهایی تولید می‌شود؟

از سایز ۱/۲ اینچ تا ۲۴ اینچ، بسته به نیاز پروژه و کلاس فشار.
